使用注意事項(xiàng)及報(bào)廢標(biāo)準(zhǔn)

在與C型快速卸扣連接后使用時(shí)，必須每班加鋰基潤滑脂1-2次，加油厚度3mm以上。如產(chǎn)品在使用中，相關(guān)尺寸磨損超過20%時(shí)則予以報(bào)廢，如發(fā)現(xiàn)裂紋，變形應(yīng)立即予以報(bào)廢。

拆卸方法

將相應(yīng)的內(nèi)六角扳手放入C型快速卸扣插入兩側(cè)的內(nèi)六角孔中，用力按下并旋轉(zhuǎn)90°松開即可(憑手感)，取出中間連接塊，退出端蓋；

連接：將梨形繩套或起重鏈分別裝入C型快速卸扣的兩端，將中間連接塊和端蓋分別裝回，將兩端的內(nèi)六角緊定螺栓右旋并頂入中間連接塊兩側(cè)的鎖緊孔內(nèi)右轉(zhuǎn)90°，聽見咔擦一聲后。中間塊定位銷(凸出部位)旋出。檢查無誤加好潤滑油即可使用；

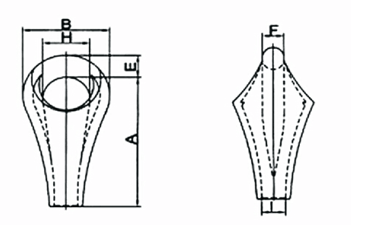

梨形繩套澆注

1選用巴氏合金(錫基或鉛基)；

2加熱設(shè)備：電烘箱或氧氣乙炔加熱。

3制作前應(yīng)量出錐形套長度L。

4綁扎鋼絲繩長度L0為錐形套體長度L，綁扎

鋼絲長度為鋼絲繩徑L1=1/2或20mm中較少者。

5若鋼絲繩為纖維芯鋼絲繩，應(yīng)去除纖維芯。

6打散鋼絲繩成鉤狀，并用鋼絲繩專用清洗劑清洗，鋼絲繩下彎長度為0.5-1d，完成后量出鋼絲繩長度L3，清洗后晾干。

7將氧氣乙炔加熱，放入巴氏合金，巴氏合金的熔點(diǎn)為240℃，將加熱溫度至350℃±10℃保溫，并均勻的攪拌巴氏合金溶液，同時(shí)將梨形繩套套體溫度加熱至105℃-175℃之間。

8固定好梨形繩套，讓梨形繩套的中心與鋼絲繩中心處于同一位置。

9套體下端采用濕的耐高溫包裹物對(duì)下口進(jìn)行封堵。

10澆注前應(yīng)檢查L4及L5尺寸是不是在規(guī)定范圍內(nèi)。

11充分的攪拌使合金溫度均勻，除去任何漂浮在熔化液中的渣滓，確定梨形繩套與鋼絲繩干燥后，緩慢的用巴氏合金液態(tài)物進(jìn)行澆注，直到套體完全充滿。

12當(dāng)梨形繩套體內(nèi)澆注處出現(xiàn)收縮，在梨形繩套表面應(yīng)重新液化后再澆入巴氏合金液態(tài)物。

13保持梨形繩套的溫度，在室溫下緩慢冷卻至室溫。
